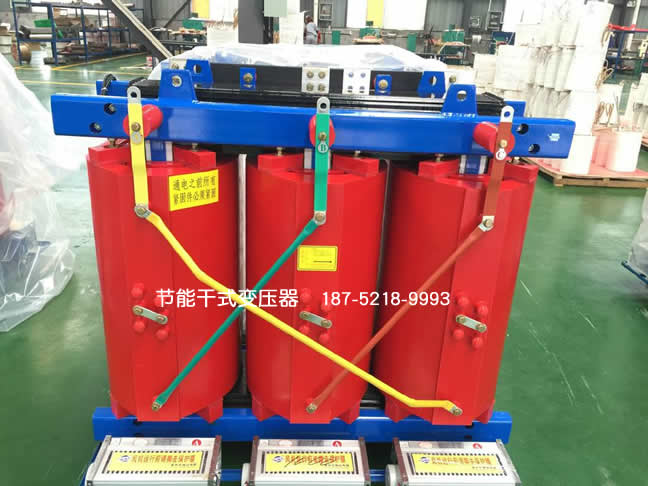

  SCB11干式變壓器
•
  SCB11型干式變壓器

使用SCB11干式變壓器建立新的中線接地系統可以緩解電網中的共模干擾和其他中線干擾。 SCB11干式變壓器將三線連接轉換為四線Yo系統。通過屏蔽，可以進一步消除變壓器耦合的高頻脈沖干擾和噪聲，盡管屏蔽SCB11干式變壓器會干擾各種N-G（脈沖和高頻噪聲）。有效防止，但變壓器必須正確接地，非常嚴格，否則反共模干擾將無效。

SCB11干式變壓器特色優勢：

高度孤立

N-G表現出色

高共模干擾抑制

將delta轉換為Y或Y轉換為Delta

電壓分接頭很容易轉換

根據用戶的特殊性能要求進行設計

SCB11干式變壓器應用：

穩壓電源的輸入或輸出

任何需要隔離和屏蔽的系統

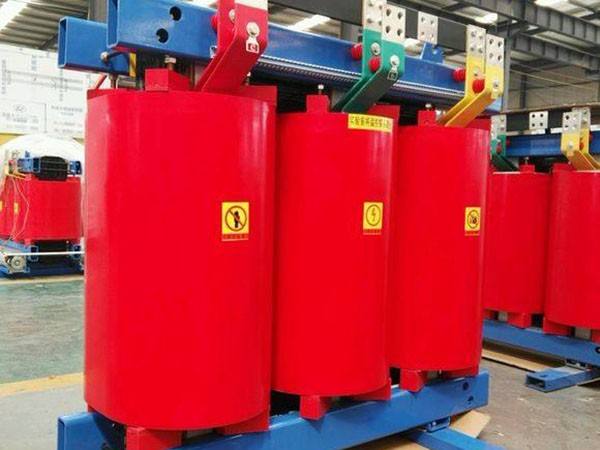

SCB11干式變壓器

SCB11干式變壓器技術指標

1輸入額定電壓：220V，240V，380V，400V，415V，460V，480V（特殊電壓可定制）

2輸出電壓：三相200V，208V，220,240V，380V，400V，415V，440V，460V，480V，660V，690V，1140V（特殊電壓可定制）

3工作頻率：50Hz-60Hz

4效率：> 98％

5溫度升高：<65溫度

6波形失真：<0.1％

絕緣強度：3000V，1分鐘無擊穿

8絕緣電阻：繞組抗絕緣電阻三相（> 3.8M Omega）;單相（> 2.2M Omega）

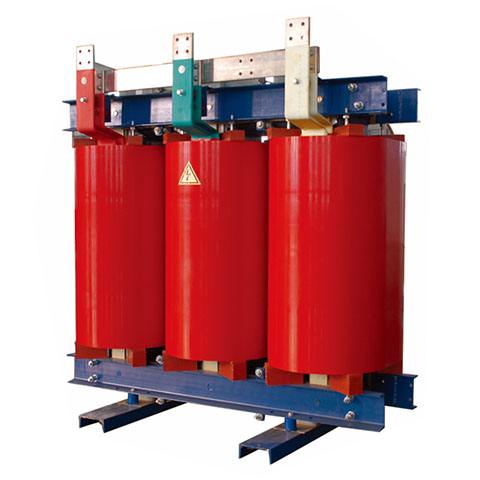

SCB11干式變壓器

SCB11干式變壓器使用條件

1適用海拔：<5000m

2環境溫度： -  15~40。

相對濕度：<85％

4安裝現場應無氣體，蒸汽，化學沉積物，污垢，導電塵埃等易爆，易燃，腐蝕性物質，嚴重影響調節器的絕緣強度。

不符合上述條件的，應當與我們協商確定。

SCB11干式變壓器安裝在穩壓電源中的典型應用

I.將SCB11干式變壓器（三角形/星形）連接到電源輸入

1.如果三次諧波和干擾信號嚴重，可以去掉三次諧波，使用Delta / YoSCB11干式變壓器可以減少干擾信號。

2. / YoSCB11干式變壓器可以產生新的中性線，使設備與電網的中性線無關，避免因中性線不良而導致設備運行異常。電網。

3.可以隔離由非線性負載（例如三次諧波）引起的電流波形失真，而不會污染電網。

2.在電源輸出端連接SCB11干式變壓器（星形/三角形）

1.防止非線性負載的電流失真，影響穩壓電源的正常運行并返回電網，起到凈化電網的作用。

2.非線性負載電流的失真會影響采樣的準確性。它可以在Yo / SCB11干式變壓器的輸入端采樣，以獲得能夠反映實際情況的控制信號，從而可以正常控制穩壓電源。

3.如果負載不平衡，使用Yo / Delta不會影響穩壓電源的正常運行。
