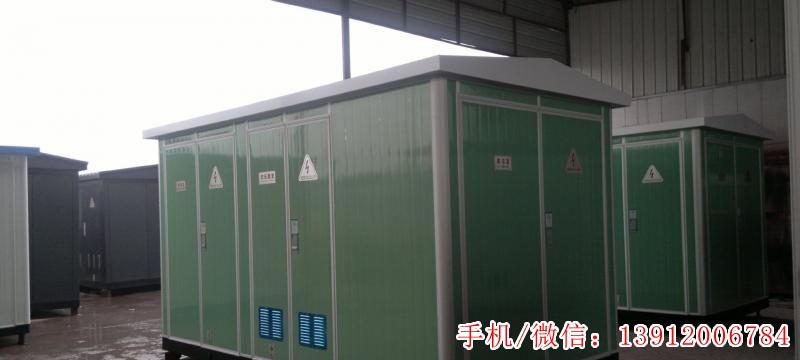

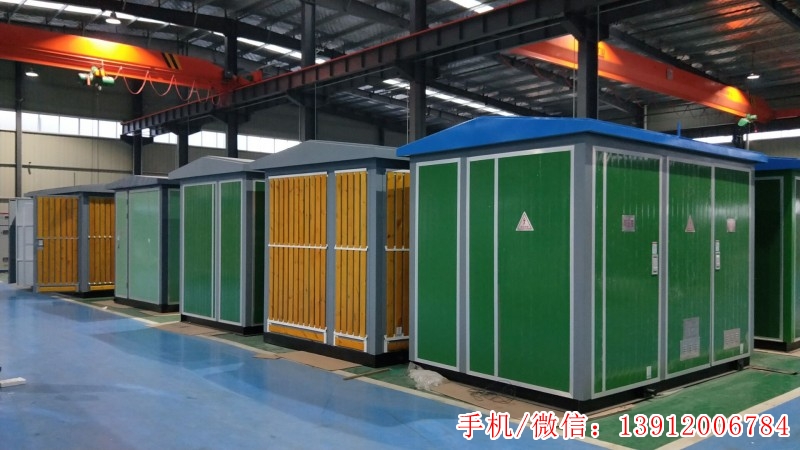

歐式變壓器（又稱歐式變電站）是一種預制的箱式變電站。按照科學的布置方法，將高壓設備，變壓器和低壓設備安裝在鋼結構箱內是一套完整的配電裝置。我公司生產歐式變壓器可以將高壓電源轉換為380V / 220V電能，供用戶分配電能。歐式變壓器設計師告訴你如何設計其結構原理！

 1、歐式變壓器的結構和原理（1）殼體歐式箱式變壓器的外殼主要由鋼結構組成。根據不同的使用環境，可以在四個側面上使用復合夾芯板，不銹鋼板，冷軋板，鑲有防腐木和混凝土墻的不銹鋼板，以適應不同的使用環境。 （2）高壓室歐式箱式變壓器的高壓室配備有高壓進線柜，高壓出線柜，高壓計量柜，Pt柜，直流面板等設備。高壓開關柜主要由xgn15-12環網柜和XGN□-12充氣柜組成，操作簡便，使用安全。 （3）變壓器室歐式箱式變壓器的變壓器室中裝有干式變壓器或油浸式變壓器。室內安裝了溫度控制器和大功率風扇。變壓器的高壓端通過電纜連接，低壓端與優質銅條連接，裸露部分用絕緣套包裹。 （4）低壓室GGD型低壓開關柜主要用于歐式箱式變壓器的低壓室。根據需要，可配置低壓進線，低壓計量，低壓補償，低壓出線等開關柜，無需專人看管即可實現智能控制。 （5）原理歐洲箱式變電站的原理與傳統民用電氣室的原理基本相同。高壓電源通過高壓開關設備進入，然后通過變壓器降壓通過低壓開關柜分配電源。由于歐洲箱式變電站采用箱殼結構，移動性強，安裝方便，可在室外使用。

2、歐式箱式變電站的特點（1）該變電站移動性強，非常適合臨時電力工程，使用后可以安裝在其他地方連續使用，不會造成資源浪費。 （2）安裝方便。歐洲箱式變壓器的內部設備由制造商安裝和調試，現場安裝僅需將歐洲變壓器放在準備好的基座上，對其進行固定，并連接進出電纜。 （3）現場施工量少，歐洲箱式變壓器不需要建單獨的配電室，只需要建一個簡單的底座，大大減少了施工量。 （4）歐洲箱式變電站的成本比民用發電站的成本低50％，可將工期縮短一半，并且在運營階段無需值班人員。

3、歐式變壓器設計變壓室進風口面積的計算1歐式箱式變電所的進風口加百葉窗保護，出風口為10-25cm屋檐下的格柵形式，倒置1800進行通風。為了使箱式變壓器的內部和外部保持一定的溫差，有必要使變壓器運行時產生的熱量與散熱所需的通風風量一致，以達到散熱的目的。熱平衡。自然散熱的出風口和出風口面積的計算：（以s11-315kva箱式變壓器為例），假設室外溫度為37℃，箱式變壓器的高度為2.2M，進風口中心高度差改善后的出風口為1.35M，室內外允許溫差為8℃，出風口面積比為1：1，出風口局部阻力系數為5，空氣密度為37 ℃為1.099。確定進氣窗面積：FJ，F(xiàn)C-進氣和出氣有效面積。

以上就是如何設計歐式變壓器的原理方法，希望對大家日常工作有所幫助。
